Ghid tehnic
Aplicații tehnice
Ghid tehnic pentru alegerea corectă a diblurilor și flanșelor în funcție de tipul aplicației, materialul izolant și suportul structural. Informații destinate inginerilor constructori și șefilor de șantier.
Identificați aplicația
Polistiren, vată minerală, OSB sau gips-carton?
Verificați suportul
Beton, cărămidă plină, BCA sau cărămidă cu goluri?
Alegeți produsul
Fiecare secțiune recomandă produsele potrivite.
Aplicație 1 / 4

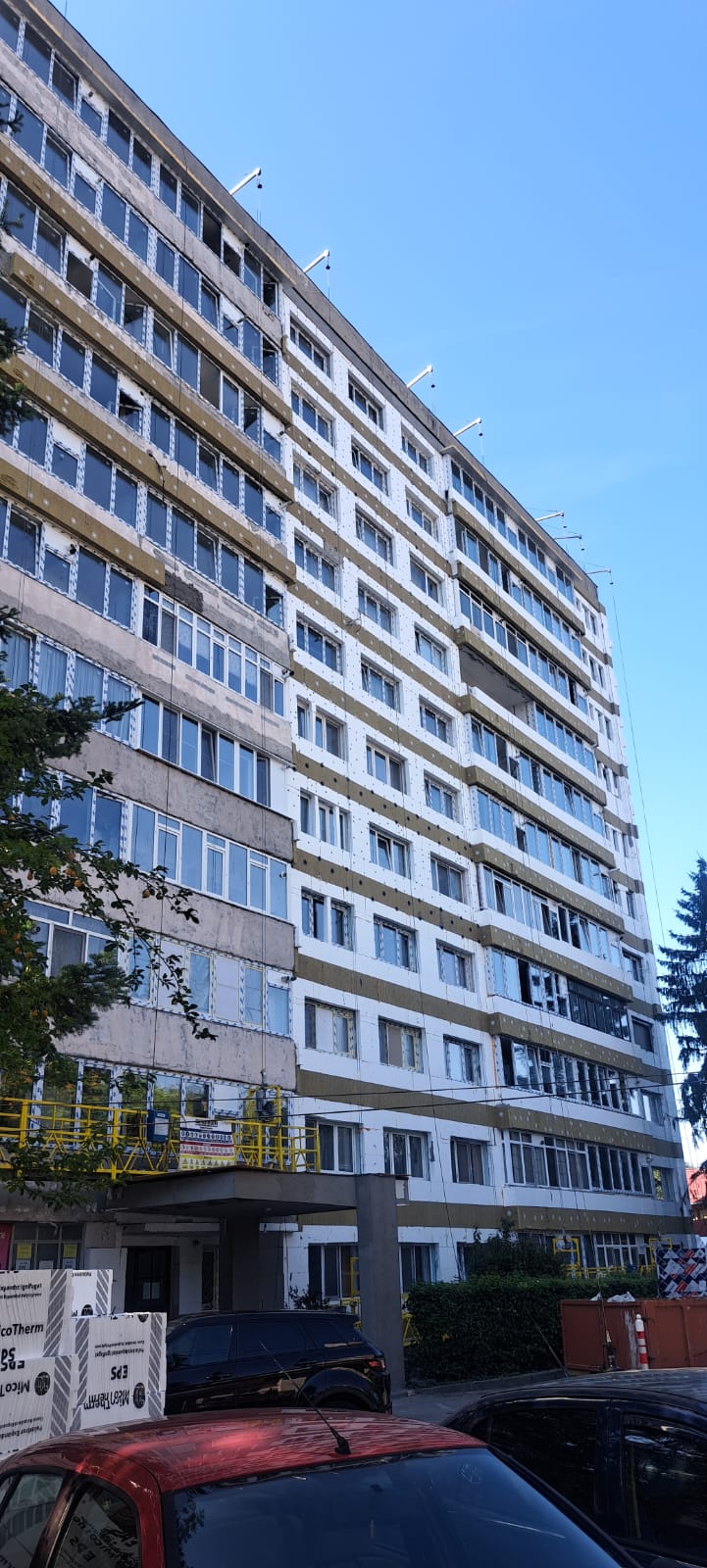

Termoizolație Polistiren
Sisteme de termoizolație exterioară cu polistiren expandat
Sistemele (External Thermal Insulation Composite System) sunt soluția standard pentru reabilitarea termică a clădirilor și construcțiile noi cu cerințe ridicate de eficiență energetică. Polistirenul expandat (EPS) este materialul izolant dominant datorită raportului optim performanță / cost / ușurință de montaj.
Numărul de dibluri pe m² variază între 4 și 12 în funcție de: zona climatică (viteza vântului), înălțimea clădirii (presiunea vântului crește cu înălțimea), tipul suportului (beton > cărămidă plină > BCA) și grosimea stratului de izolație.
Diblul este montat după aplicarea adezivului și înainte de aplicarea tencuielii armate. Cuiul se bate sau se înșurubează până când rozeta stă flush cu suprafața plăcii EPS. Variantele ZM sunt obligatorii pe zidărie cu cărămidă cu goluri.
Parametri tehnici de referință
| Material izolant | EPS (polistiren expandat), EPS-G (grafitat) |
| Densitate minimă EPS | ≥ 15 kg/m³ (standard), ≥ 12 kg/m³ (grafitat) |
| Grosimi uzuale | 50–200mm (reabilitare termică: 100–200mm) |
| Adâncime ancoraj recomandat | ≥ 45mm (cărămidă/BCA), ≥ 35mm (beton) |
| Număr dibluri / m² | 4–6 (zone normale) · 6–10 (zone de colț/margine) |
| Diametru gaură montaj | Ø10mm |
Note tehnice pentru șefi de șantier și ingineri
- Folosiți diblu cu cui PA ori de câte ori specificațiile de proiect cer punte termică zero.
- La clădiri > P+4, calculați numărul de dibluri conform SR EN 1991-1-4 (acțiunea vântului).
- Pe BCA, folosiți dibluri mai lungi pentru a asigura adâncimea minimă de 45mm în material solid.
- Variantele ZM (Zonă Mare) sunt obligatorii pe cărămidă cu goluri — ancorajul standard nu este eficient.
Produse recomandate

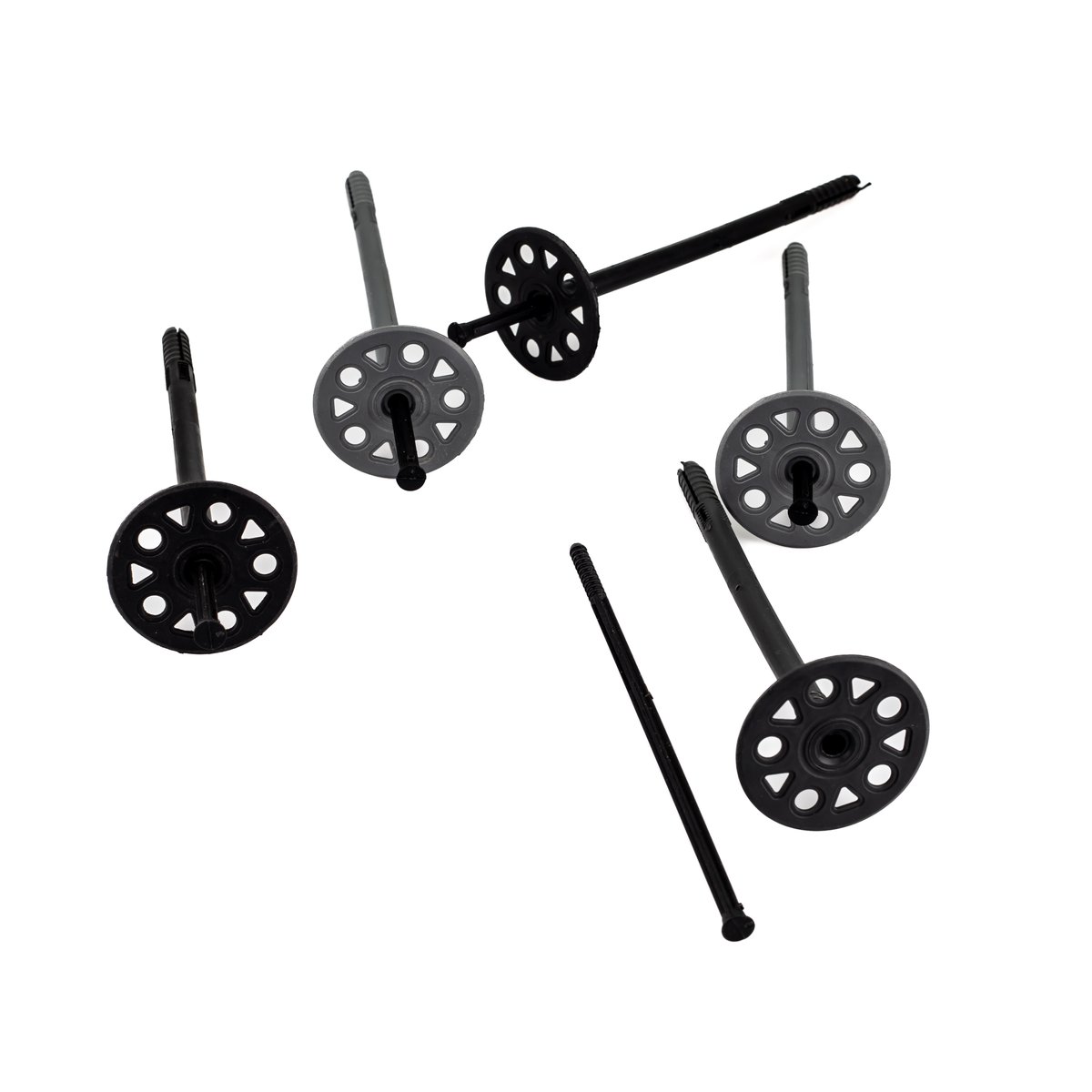

Dibluri Cui Plastic (Poliamidă)
Soluție standard pentru — cuiul PA elimină punțile termice. Variante 10x70…10x260ZM.
Vezi produsDibluri Cui Metalic Zincat
Alternativă cu forță de extragere superioară pentru fațade înalte și zone expuse la vânt.
Vezi produsAveți nevoie de o ofertă?
Trimiteți-ne specificațiile proiectului și vă pregătim o ofertă B2B personalizată.
Solicitați ofertăAplicație 2 / 4
Fixare Vată Minerală
Montaj plăci și lamele de vată minerală pe fațade
Vata minerală (MW — Mineral Wool) oferă avantaje suplimentare față de EPS: rezistență la foc (clasa A1/A2), izolație fonică superioară și permeabilitate la vapori. Este obligatorie în clădirile înalte (peste 10 etaje) și în zonele cu cerințe sporite de comportament la foc.
Specificul fixării cu vată minerală față de polistiren: vata are rezistență la penetrare semnificativ mai redusă față de EPS. Rozeta standard Ø55mm poate intra în izolant dacă forța de strângere este prea mare. Este obligatorie utilizarea flanșei cu rozetă extinsă Ø120–140mm care distribuie forța pe o suprafață mult mai mare.
Cuiul metalic zincat este preferat față de cuiul PA deoarece rigiditatea metalică previne deformarea plăcilor fibroase de vată. Plăcile de vată minerală lamelă (cu fibre perpendiculare pe suprafață) au rezistență la compresiune mai mare, dar tot se recomandă rozeta mare.
Parametri tehnici de referință
| Material izolant | Vată minerală de sticlă sau bazalt (MW) |
| Densitate minimă recomandată | ≥ 80 kg/m³ (tablie) · ≥ 100 kg/m³ (lamelă) |
| Grosimi uzuale | 80–200mm |
| Adâncime ancoraj recomandat | ≥ 50mm (cărămidă/BCA), ≥ 40mm (beton) |
| Diametru rozetă flanșă obligatoriu | Ø120–140mm (flanșă vată minerală) |
| Număr dibluri / m² | 5–8 (tablie) · 6–10 (lamelă) |
Note tehnice pentru șefi de șantier și ingineri
- Folosiți ÎNTOTDEAUNA flanșa cu rozetă mare Ø120–140mm la vată minerală cu densitate < 100 kg/m³.
- Nu strângeți excesiv diblul — rozeta trebuie să fie flush cu suprafața vatei, nu să o comprime.
- Pe fațade cu cerințe de incombustibilitate (clasa A), vata minerală este singura opțiune ca izolant.
- Verificați că stratul de adeziv + vată nu depășește lungimea diblului ales minus adâncimea de ancoraj.
- Variantele ZM sunt obligatorii pe cărămidă cu goluri indiferent de tipul izolantului.
Produse recomandate
Dibluri Cui Metalic Zincat
Soluție principală pentru vată minerală — forță de extragere ridicată, cui rigid metalic.
Vezi produsProdus principalFlanșă Vată Minerală (Ø120–140mm)
Disc cu rozetă extinsă — obligatoriu pentru distribuție uniformă pe vată minerală.
Vezi produsAveți nevoie de o ofertă?
Trimiteți-ne specificațiile proiectului și vă pregătim o ofertă B2B personalizată.
Solicitați ofertăAplicație 3 / 4
Plăci OSB
Fixarea plăcilor OSB pe structuri din lemn, metal sau beton
Plăcile OSB (Oriented Strand Board) sunt utilizate extensiv în construcțiile cu structură din lemn (timber frame, CLT) pentru realizarea pereților, planșeelor și acoperișurilor. Sunt folosite și ca strat structural în sisteme de izolație pe structuri ușoare.
Fixarea OSB diferă de fixarea pe zidărie prin natura suportului: pe structuri din lemn (grinzi, montanți) se utilizează șuruburi autoforante, nu dibluri cu expansiune. Pe beton sau zidărie, se utilizează dibluri standard + șurub. Flanșa TSF-F55 cu capac snap-on este soluția optimă când capul de fixare rămâne vizibil sau când suprafața trebuie să fie plană.
OSB-ul se clasifică în patru clase (OSB/1 la OSB/4) în funcție de rezistența structurală și rezistența la umiditate. Cel mai utilizat în construcții este OSB/3 (structuri solicitate la umiditate) și OSB/4 (structuri cu cerințe mari la umiditate).
Parametri tehnici de referință
| Tipuri OSB uzuale | OSB/3 (umiditate), OSB/4 (structural, umiditate) |
| Grosimi uzuale | 9mm / 12mm / 15mm / 18mm / 22mm |
| Distanță între fixări (margine placă) | ≤ 15cm (conform producător) |
| Distanță față de marginea plăcii | ≥ 1cm (minim 3 × diametru șurub) |
| Șurub recomandat | Șurub galvanizat inclus în setul TSF-F55 |
| Finisaj | Capac snap-on TSF-F55 — suprafață plană, aspect curat |
Note tehnice pentru șefi de șantier și ingineri
- TSF-F55 este ideal când suprafața plăcii OSB rămâne vizibilă sau va fi acoperită cu un strat subțire.
- Capacul snap-on protejează punctul de fixare împotriva pătrunderii apei — important la OSB/3 expus.
- Pe structuri din lemn (montanți), folosiți șurubul galvanizat inclus direct în lemn, fără diblu.
- Pe beton sau zidărie, combinați cu diblu Ø10mm pentru prindere solidă în suport.
- Respectați distanțele minime față de marginea plăcii pentru a preveni delaminarea OSB.
Produse recomandate
Aveți nevoie de o ofertă?
Trimiteți-ne specificațiile proiectului și vă pregătim o ofertă B2B personalizată.
Solicitați ofertăAplicație 4 / 4
Gips-Carton
Sisteme de pereți, tavane false și căptușeli din gips-carton
Sistemele din gips-carton (GC) sunt utilizate pentru pereți despărțitori, tavane false, căptușeli interioare și sisteme de izolație acustică. Fixarea plăcilor de gips-carton pe profile metalice (montanți și rigle) se realizează cu șuruburi autoforante care nu necesită preforare.
Diblurile sunt necesare în cazul fixărilor profilelor metalice pe pereți existenți (beton/zidărie) sau pentru ancorarea suspensiunilor de tavan. Pe suporturi de beton, se utilizează dibluri cu expansiune Ø8–10mm cu forță de extragere ≥ 400N. Pe zidărie, diblurile cu expansiune controlată PP sunt soluția standard.
Distanțele de fixare ale montanților sunt de 40–60cm în funcție de grosimea plăcilor GC și înălțimea peretelui. Sistemele de tavane suspendate necesită un calcul de sarcini separat conform normativelor în vigoare.
Parametri tehnici de referință
| Tipuri GC uzuale | Standard (GKB), Hidrofugat (GKF/GKBI), Anti-foc (GKF) |
| Grosimi plăci GC | 9.5mm / 12.5mm / 15mm / 18mm |
| Profile metalice standard | CW 50/75/100mm (montanți), UW (rigle) |
| Pas fixare profile pe suport | ≤ 100cm (montanți la 40–60cm distanță) |
| Diblu fixare profile pe beton/zidărie | Ø8–10mm, L ≥ 50mm |
| Forță extragere minimă (beton) | ≥ 400N per diblu de fixare profil |
Note tehnice pentru șefi de șantier și ingineri
- Ancorarea profilelor metalice în beton se face cu dibluri Ø8–10mm cu putere de extragere ≥ 400N.
- Pe pereți de cărămidă, folosiți dibluri cu expansiune controlată PP — nu dibluri pentru beton.
- Distanța maximă între ancore pentru profile UW de perete este 100cm.
- În camere umede, folosiți dibluri și șuruburi inox sau zincat gros pentru evitarea coroziunii.
- Sistemele de tavane suspendate necesită calcul de sarcini separat — consultați proiectantul.
Produse recomandate
Dibluri Cui Plastic (Poliamidă)
Pentru ancorarea profilelor metalice pe beton sau zidărie — variantele scurte 10x70, 10x90.
Vezi produsDibluri Cui Metalic Zincat
Forță de extragere mai mare pentru profile în zone cu solicitări ridicate sau tavane.
Vezi produsAveți nevoie de o ofertă?
Trimiteți-ne specificațiile proiectului și vă pregătim o ofertă B2B personalizată.
Solicitați ofertăSinteză
Ghid rapid de selecție produs
| Aplicație | Material izolant | Suport | Produs recomandat |
|---|---|---|---|
| Termoizolație exterioară standard | EPS / EPS-G | Beton, cărămidă, BCA | Dibluri Cui Plastic (PA) |
| Termoizolație exterioară — solicitări mari | EPS / EPS-G | Beton, clădiri înalte | Dibluri Cui Metalic Zincat |
| Termoizolație exterioară — cărămidă cu goluri | EPS / Vată | Cărămidă cu goluri | Dibluri ZM (Zonă Mare) |
| Vată minerală fațadă | MW lamelă / tablie | Orice suport | Diblu metalic + Flanșă Ø120–140mm |
| OSB pe structură lemn | — | Grinzi / montanți lemn | Flanșă OSB TSF-F55 + șurub galvanizat |
| Gips-carton (profile) | — | Beton, zidărie | Dibluri Ø10mm (plastic sau metalic) |
